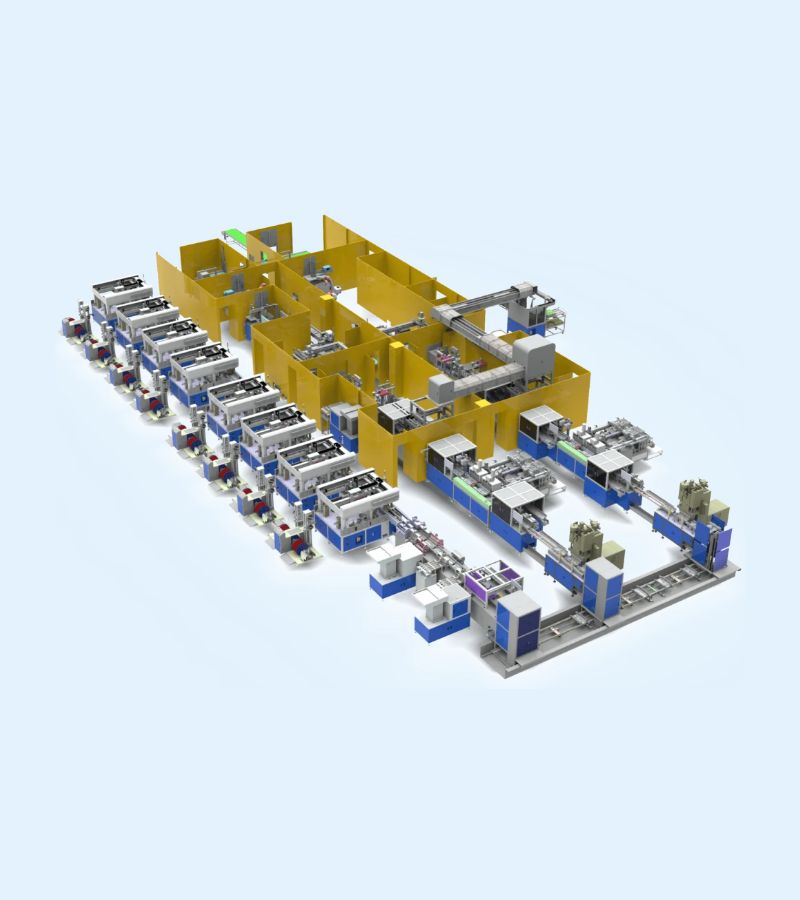

HT6000-II型年產2000萬發電子雷管自動生產線
每小時可生產6000發，高效穩定，安全智能化，危險工序隔爆間內完成- 制造商弘騰自動化
- 售價請咨詢客服獲取售價
- 設備型號HT6000-II型
- 設備名稱電子雷管智能生產線
- 工作速度6000pcs/h (5m)
- 產地廣東東莞
- 設備尺寸32m（長）×15m（寬）×3m(高)
- 適應產品規格腳線長度:2m-15m；基礎雷管外徑:φ6.8～7.5mm；基礎雷管長度:75～90mm
- 定員要求3人輔助加料、1人前段巡視、1人后段巡視、1人品檢
產品簡介
產品參數
產品說明書
HT6000-Ⅱ型電子雷管工藝技術及智能化生產線
產能說明
1.放線機，繞線機為8臺即16組。每組每小時產能450發，合計7200發每小時。
2.線頭處理設備主要由縷線機構，切斷機構，剝皮機構，分線機構，扭線機構，裝下蓋機構，繞線扎帶檢測，扭線檢測，裝下蓋檢測，不良品自動排除功能，設計產能7200發每小時。
3.在線注塑設備及后段全部為雙線并行工藝，注塑設備單線設計產能為3000發每小時。
4.芯片檢測機構、內芯剝皮切斷機構單線設計產能為3600發每小時。
5.基礎管卡口，三碼綁定，注硅脂，裝上蓋，設計產能為3600發每小時。線夾打碼設計產能為3270發每小時。
6.自動裝袋機由制袋機構，折彎?rùn)C(jī)構，封口機構，貼標機構，抽真空封口機構完成，設計產能為3600發每小時。
7.開箱機由一臺供應雙線，成品裝袋后采用機器人裝箱，設計產能為3600發每小時。
綜上，“HT6000-Ⅱ型電子雷管工藝技術及智能化生產線”具有6000發/小時設計生產能力。
| 序號 | 項目 | 技術指標 |
| 1 | 設備尺寸 | 32m（長）×15m（寬）×3m(高) |
| 2 | 腳線每米長度誤差 | ±10mm |
| 3 | 卡口產品合格率 | ≥99.9% |
| 4 | 定員要求 | 3人輔助加料、1人前段巡視、1人后段巡視、1人品檢 |
| 5 | 生產能力（以5m腳線計） | ≥6000發/小時 |
| 6 | 輸送氣壓大小 | 0.5MPa～0.7Mpa |
| 7 | 設備利用率 | ≥90% |
| 8 | 適應產品規格 | 腳線長度:2m-15m；基礎雷管外徑:φ6.8～7.5mm；基礎雷管長度:75～90mm |
| 9 | 故障報警、安全聯鎖 | 具備 |
| 10 | 質量控制點檢測（焊點、卡口、下蓋裝線） | 具備 |
設備現場圖片
設備已申請技術專利清單（部分）
| 序號 | 專利類型 | 專利名稱 | 提交日期 | 申請?zhí)?/td> |
| 1 | 實用新型 | 一種電子雷管檢測打標裝置 | 2020.3.24 | 2020203776227 |
| 2 | 實用新型 | 一種電子雷管腳線串聯式上料龍門機械手 | 2020.11.25 | 202022758923.7 |
| 3 | 實用新型 | 一種前推式電子雷管線材剝皮機構 | 2020.11.25 | 202022767358.0 |
| 4 | 實用新型 | 一種電子雷管線材剝皮機構 | 2020.11.25 | 202022771752.1 |
| 5 | 實用新型 | 一種電子雷管生產線的載具鏈條傳送裝置 | 2020.11.25 | 202022767417.4 |
| 6 | 實用新型 | 一種電子雷管生產線的載具換向機構 | 2020.11.25 | 202022782991.7 |
| 7 | 實用新型 | 一種電子雷管生產線的多載具同步移位機構 | 2020.11.25 | 202022758890.6 |
| 8 | 實用新型 | 電子雷管生產線的單個載具及鏈條傳送機構 | 2020.11.25 | 202022764589.6 |
| 9 | 發明專利 | 電子雷管生產線的單個載具及鏈條傳送機構 | 2020.11.25 | 202011342124.X |
| 10 | 實用新型 | 電子雷管生產線的載具上升下降機構 | 2020.11.24 | 202022745501.6 |
| 11 | 實用新型 | 電子雷管線材分線機構 | 2020.11.24 | 202022745523.2 |
| 12 | 實用新型 | 一種電子雷管生產線的載具上下循環機構 | 2020.11.24 | 202022745569.4 |
| 13 | 實用新型 | 一種電子雷管線盤的上料機構 | 2020.11.24 | 202022745594.2 |
| 14 | 實用新型 | 一種電子雷管芯片的自動上料、鉚壓機構 | 2020.11.25 | 202023204900.8 |
| 15 | 發明專利 | 一種電子雷管芯片的自動上料、鉚壓機構 | 2020.11.24 | 202011569992.1 |
| 16 | 實用新型 | 一種電子雷管的同步移位、管殼上料縮口機構 | 2020.11.24 | 202023204949.3 |
| 17 | 發明專利 | 一種電子雷管的同步移位、管殼上料縮口機構 | 2020.11.24 | 202011570014.9 |
| 18 | 實用新型 | 電子雷管收線折線機構 | 2020.12.24 | 202022985111.6 |
| 19 | 發明專利 | 一種數碼電子雷管的整形機構 | 2021.5.30 | 202110661038.3 |
| 20 | 發明專利 | 一種數碼電子雷管封裝機構 | 2021.5.30 | 202110661018.6 |
| 21 | 發明專利 | 一種數碼電子雷管全自動包裝機 | 2021.5.30 | 202110662268.1 |
| 22 | 實用新型 | 一種數碼電子雷管全自動包裝機 | 2021.5.30 | 202121324429.8 |
| 23 | 實用新型 | 一種數碼電子雷管自動裝箱機 | 2021.5.30 | 202121326234.7 |
| 24 | 實用新型 | 一種數碼電子雷管的整形機構 | 2021.5.30 | 202121326264.8 |
| 25 | 實用新型 | 一種數碼電子雷管套袋貼標機構 | 2021.5.30 | 202121324430.0 |
| 26 | 實用新型 | 一種數碼電子雷管入袋封口結構 | 2021.5.30 | 202121326243.6 |
| 27 | 實用新型 | 一種防翹電子雷管腳線剝皮機構 | 2021.07.28 | 202121708316.8 |
| 28 | 實用新型 | 一種電子雷管芯線剝皮機構 | 2021.07.28 | 202121708138.9 |
| 29 | 實用新型 | 一種電子雷管腳線柔性分線機構 | 2021.07.28 | 202121708220.1 |
| 30 | 實用新型 | 一種電子雷管檢測打標裝置 | 2020.3.24 | 2020203776227 |
| 31 | 實用新型 | 一種電子雷管腳線串聯式上料龍門機械手 | 2020.11.25 | 202022758923.7 |
| 32 | 實用新型 | 一種前推式電子雷管線材剝皮機構 | 2020.11.25 | 202022767358.0 |
| 33 | 實用新型 | 一種電子雷管線材剝皮機構 | 2020.11.25 | 202022771752.1 |
| 34 | 實用新型 | 一種電子雷管生產線的載具鏈條傳送裝置 | 2020.11.25 | 202022767417.4 |
| 35 | 實用新型 | 一種電子雷管生產線的載具換向機構 | 2020.11.25 | 202022782991.7 |
| 36 | 實用新型 | 一種電子雷管生產線的多載具同步移位機構 | 2020.11.25 | 202022758890.6 |
| 37 | 實用新型 | 電子雷管生產線的單個載具及鏈條傳送機構 | 2020.11.25 | 202022764589.6 |
| 38 | 發明專利 | 電子雷管生產線的單個載具及鏈條傳送機構 | 2020.11.25 | 202011342124.X |
| 39 | 實用新型 | 電子雷管生產線的載具上升下降機構 | 2020.11.24 | 202022745501.6 |
| 40 | 實用新型 | 電子雷管線材分線機構 | 2020.11.24 | 202022745523.2 |
| 41 | 實用新型 | 一種電子雷管生產線的載具上下循環機構 | 2020.11.24 | 202022745569.4 |
| 42 | 實用新型 | 一種電子雷管線盤的上料機構 | 2020.11.24 | 202022745594.2 |
| 43 | 實用新型 | 一種電子雷管芯片的自動上料、鉚壓機構 | 2020.11.25 | 202023204900.8 |
| 44 | 發明專利 | 一種電子雷管芯片的自動上料、鉚壓機構 | 2020.11.24 | 202011569992.1 |
| 45 | 實用新型 | 一種電子雷管的同步移位、管殼上料縮口機構 | 2020.11.24 | 202023204949.3 |
| 46 | 發明專利 | 一種電子雷管的同步移位、管殼上料縮口機構 | 2020.11.24 | 202011570014.9 |
| 47 | 實用新型 | 電子雷管收線折線機構 | 2020.12.24 | 202022985111.6 |
| 48 | 發明專利 | 一種數碼電子雷管的整形機構 | 2021.5.30 | 202110661038.3 |
| 49 | 發明專利 | 一種數碼電子雷管封裝機構 | 2021.5.30 | 202110661018.6 |
| 50 | 發明專利 | 一種數碼電子雷管全自動包裝機 | 2021.5.30 | 202110662268.1 |
| 51 | 實用新型 | 一種數碼電子雷管全自動包裝機 | 2021.5.30 | 202121324429.8 |
| 52 | 實用新型 | 一種數碼電子雷管自動裝箱機 | 2021.5.30 | 202121326234.7 |
| 53 | 實用新型 | 一種數碼電子雷管的整形機構 | 2021.5.30 | 202121326264.8 |
| 54 | 實用新型 | 一種數碼電子雷管套袋貼標機構 | 2021.5.30 | 202121324430.0 |
| 55 | 實用新型 | 一種數碼電子雷管入袋封口結構 | 2021.5.30 | 202121326243.6 |
| 56 | 實用新型 | 一種防翹電子雷管腳線剝皮機構 | 2021.07.28 | 202121708316.8 |
| 57 | 實用新型 | 一種電子雷管芯線剝皮機構 | 2021.07.28 | 202121708138.9 |
| 58 | 實用新型 | 一種電子雷管腳線柔性分線機構 | 2021.07.28 | 202121708220.1 |
